Коли улюблена випічка залишається сирою всередині, а запечена курка не отримує золотої скоринки, першою під підозру потрапляє система нагріву. Електричні духовки влаштовані досить просто, і в 90% випадків причиною відсутності тепла стає вихід з ладу нагрівального елемента. Користувач може помітити, що духовка працює лише наполовину: наприклад, прогрівається тільки зверху або знизу.
ТЕН — це витратна деталь, яка має обмежений ресурс роботи. Через постійні перепади температур металева оболонка зношується, а внутрішня спіраль може перегоріти або закоротити на корпус. Діагностика цієї несправності не потребує професійних навичок електрика, достатньо мати під рукою базовий вимірювальний прилад і розуміти логіку перевірки.
Що таке ТЕН у духовці та візуальні ознаки його поломки
ТЕН (трубчастий електронагрівач) — це герметична металева трубка, всередині якої розташована ніхромова спіраль з високим електричним опором. Щоб струм не потрапляв на зовнішню оболонку та не створював небезпеку для користувача, вільний простір у трубці заповнений спеціальним діелектричним ізолятором, зазвичай периклазом. Під час проходження струму спіраль розжарюється, передаючи тепло трубці, а та — повітрю в камері.

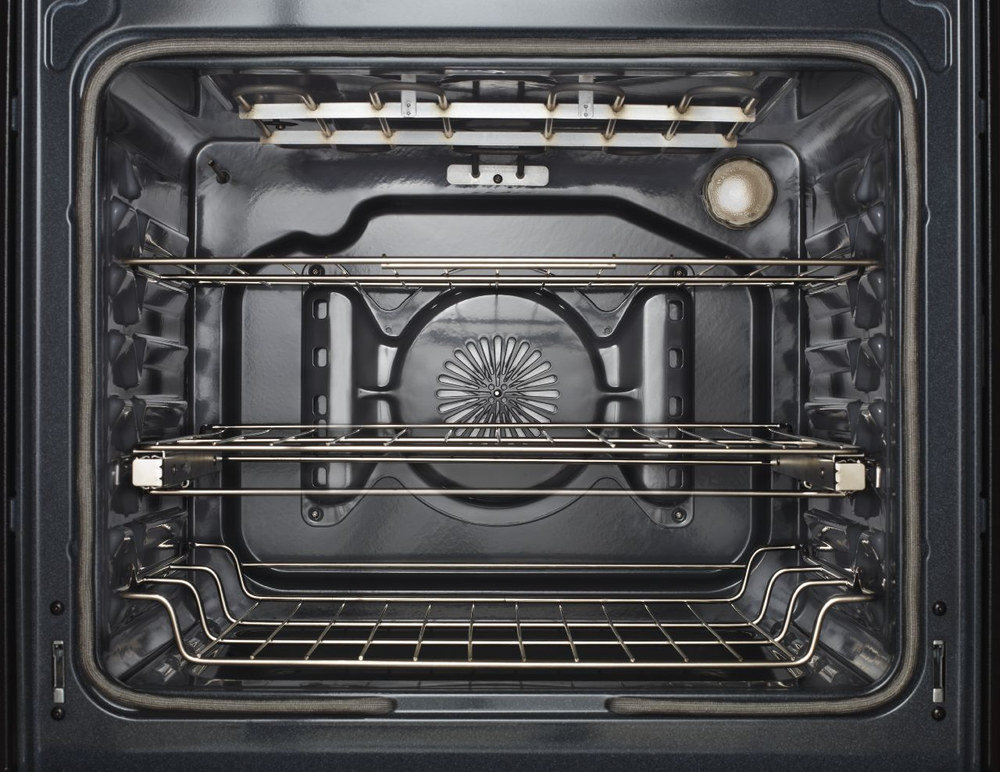

У робочому стані справний елемент через кілька хвилин після ввімкнення розігрівається до яскраво-червоного кольору. Якщо ви бачите, що нижній або верхній контур залишається темним і холодним або нагрівається лише ділянками, це прямий сигнал про несправність. Часто поломку можна визначити навіть без розбирання приладу, просто уважно оглянувши нагрівач після часткового охолодження.
- Відсутність нагріву та червоного світіння.
- Поява тріщин на металевій трубці.
- Темні плями або здуття поверхні.
- Вибиває автомат при увімкненні плити.
- Занадто довгий час розігріву камери.
Візуальні пошкодження, такі як прогари або деформація трубки, роблять подальшу експлуатацію небезпечною. Навіть якщо духовка продовжує гріти, через пошкоджену оболонку може статися витік струму на металевий корпус печі. У таких випадках діагностика лише підтверджує необхідність негайної заміни деталі на нову.
Покрокова перевірка ТЕНу мультиметром
Перш ніж братися за інструменти та від’єднувати деталі, необхідно забезпечити повну безпеку процесу. Робота з внутрішніми компонентами електроплити під напругою суворо заборонена, оскільки це створює пряму загрозу життю та здоров’ю.
Перед початком будь-яких робіт обов'язково повністю знеструмте електроприлад: витягніть вилку з розетки або вимкніть відповідний автоматичний вимикач на розподільчому щитку.

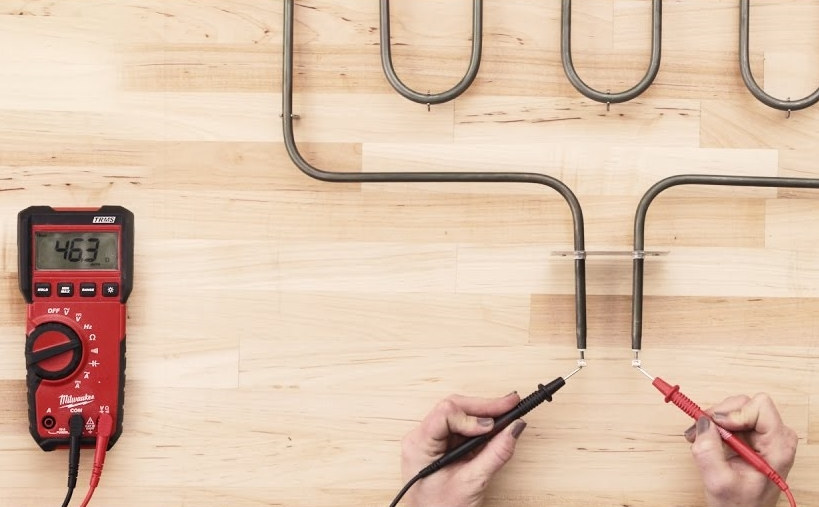

Для отримання точних результатів перевірки вам знадобиться мультиметр (тестер). Найкраще проводити вимірювання на демонтованому ТЕНі або принаймні зняти з нього клеми живлення, щоб виключити вплив інших ланцюгів духовки на показники приладу.
- Повне знеструмлення приладу.
- Відключення дротів живлення від контактів.
- Перемикання мультиметра в режим Омів.
- Притискання щупів тестера до клем.
Під час торкання щупами до контактів нагрівача намагайтеся триматися лише за ізольовані частини щупів. Якщо контакти покриті нагаром або окислилися, їх варто попередньо зачистити дрібним наждачним папером, щоб забезпечити надійне змикання з тестером і отримати правдиві цифри опору.
Який опір має бути у справного нагрівального елемента
Кожен нагрівальний елемент має свій номінальний опір, який залежить від його потужності. Зазвичай цей показник для стандартної побутової духовки коливається в межах від 25 до 100 Ом. Чим потужніший ТЕН, тим нижчим буде значення опору на екрані вашого мультиметра.
| Показник приладу | Тип несправності | Дія/Висновок |
|---|---|---|
| 25-100 Ом | Справна спіраль | Залишити деталь |
| Значення “1” або “OL” | Обрив спіралі | Потрібна заміна |
| 0 Ом або писк зумера | Коротке замикання витків | Потрібна заміна |
| Опір при торканні корпусу | Пробій ізоляції на корпус | Небезпечно, негайна заміна |
Особливу увагу слід приділити перевірці на пробій. Для цього один щуп прикладають до клеми ТЕНу, а інший — до його металевої трубки. Якщо прилад показує будь-які цифри або видає звуковий сигнал, це означає, що ізолятор всередині зруйнований. Користуватися такою духовкою не можна, оскільки будь-який дотик до корпусу плити може призвести до ураження електричним струмом.
Демонтаж та підбір нової деталі для заміни

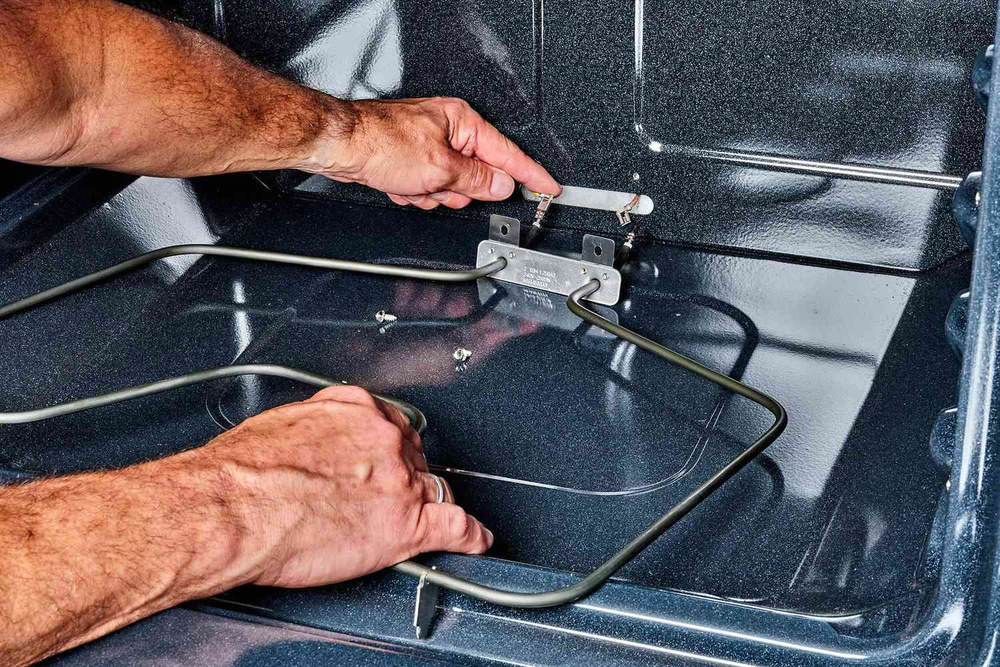

Якщо діагностика підтвердила вихід з ладу, необхідно демонтувати стару деталь. Більшість ТЕНів кріпляться до задньої або верхньої стінки духовки за допомогою металевої пластини (фланця) та кількох гвинтів. Щоб дістатися до них, зазвичай доводиться знімати задню панель плити. Після відкручування кріплень нагрівач обережно витягується з пазів усередину камери духовки. Важливо запам’ятати або сфотографувати розташування дротів, щоб не помилитися під час підключення нового елемента.
При підборі нової деталі не варто орієнтуватися лише на зовнішній вигляд. Головний параметр — потужність, яка зазвичай вказується у Ватах (W) безпосередньо на фланці або в технічній документації до моделі плити. Встановлення занадто потужного ТЕНу може призвести до перегріву проводки, а недостатньо потужний елемент просто не зможе забезпечити потрібну температуру для приготування страв. Найкращий варіант — купувати оригінальну запчастину за точним кодом моделі вашої техніки.
Встановлення проводиться у зворотному порядку: нова трубка вставляється в отвори, фіксується гвинтами, після чого до неї приєднуються силові дроти. Переконайтеся, що контакти “сіли” щільно і не бовтаються, адже поганий контакт призведе до обгорання клем. Після збирання корпусу проведіть тестове ввімкнення на короткий час, щоб переконатися, що нагрів з’явився, а сторонні запахи гарно вивітрилися. Правильна діагностика та вчасна заміна дозволять вашій духовці служити ще багато років без дорогих візитів до сервісного центру.
