Колектор для теплої підлоги—це серцева компонента системи опалення через підлогу, яка розподіляє гарячу воду, нагріту котлом, по окремим контурам трубопроводу, які пролягають під підлогою у конструкції будинку. Без колектора неможливо забезпечити рівномірне розподілення тепла по різних зонах приміщення та незалежне регулювання температури у кожній кімнаті окремо, що робить його обов’язковим компонентом будь-якої системи теплої підлоги. Система працює за простим, але ефективним принципом: гаряча вода від котла надходить у колектор через однин входу, де розділяється на окремі контури через спеціальні вентилі, кожен з яких обслуговує визначену площу підлоги. Після проходження через трубопровід підлоги охолоджена вода повертається у котел через другий вихід колектора для повторного нагрівання та циклу, що продовжується весь опалювальний сезон.

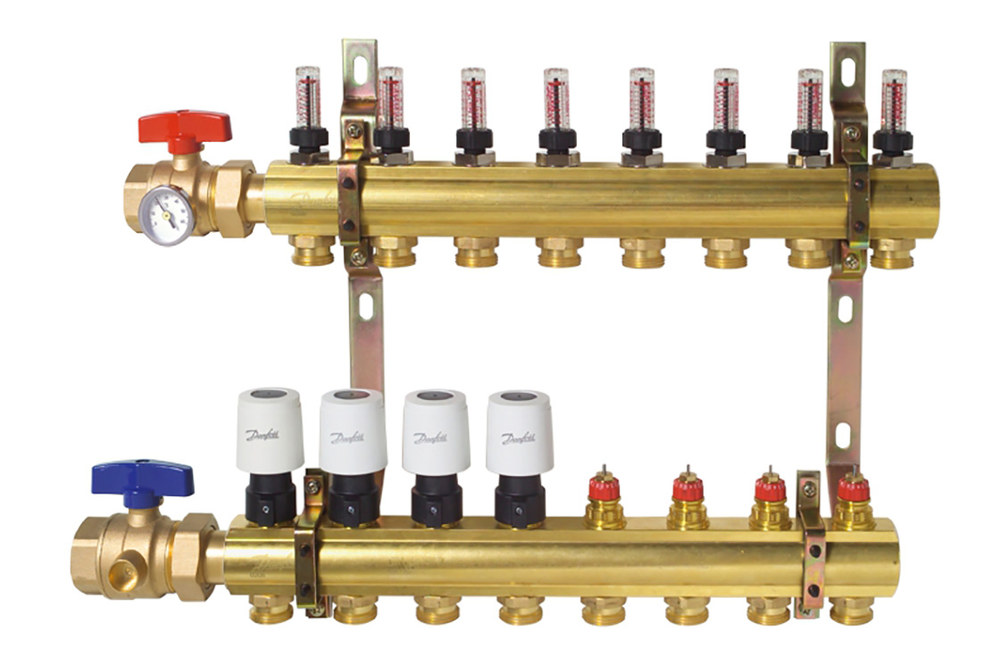

Конструкція колектора включає головну вхідну магістраль, через яку надходить гаряча вода від котла, та вихідну магістраль, через яку повертається охолоджена вода. На обох магістралях розташовуються окремі портикові з’єднання для кожного контуру підлоги, кількість яких залежить від кількості контурів у системі та площі приміщень. Кожен контур має свій регулюючий вентиль для контролю витрати води та незалежного регулювання температури в конкретному приміщенні без необхідності впливати на температуру в сусідніх кімнатах. Це дозволяє оптимізувати розподіл тепла залежно від геометрії приміщення, рівня утеплення та особистих переваг користувачів щодо комфортної температури. На магазин VAKO доступні різні моделі колекторів з кількістю портів від 2 до 12, що дозволяє вибрати оптимальний варіант для будинку будь-якого розміру та конфігурації.
Типи та конструкційні особливості колекторів для теплої підлоги
Колектори розрізняються за матеріалом, з якого вони виготовлені, кількістю портів для підключення контурів та наявністю додаткових функцій для автоматизації та контролю. Простіші моделі складаються лише з двох основних магістралей з регулюючими вентилями на кожному порту для ручного регулювання витрати води в кожному контурі. Більш складні системи включають вбудовані витратоміри для точного контролю витрати води в кожному контурі, манометри для контролю тиску в системі та навіть електричні приводи для автоматичного регулювання витрати залежно від показань кімнатних термостатів.
Матеріали та вибір колектора
Матеріал колектора повинен витримувати робочий тиск від 10 до 16 атмосфер при максимальному тиску в системі опалення та температуру гарячої води до 95 градусів без деградації матеріалу. Найбільш поширеними матеріалами є мідь з її чудовими тепловими властивостями та тривалим терміном служби до 100 років, латунь як сплав мідь з цинком, яка пропонує гарне співвідношення ціни та якості, та нержавіюча сталь для екстремальних умов. Мідні колектори мають найкращі технічні характеристики та непереваги в тепловідведенні, але мають вищу вартість порівняно з латунними. Латунні колектори залишаються найпопулярнішим вибором для більшості систем теплої підлоги завдяки оптимальному балансу між якістю, надійністю та вартістю.
Встановлення та налаштування системи
Встановлення колектора повинно проводитись у спеціально облаштованій шафі, розташованій у зручному місці для доступу та обслуговування системи, як правило у передпокої, невеликому підвалі, технічному приміщенні або прямо у котельній. Типово шафа розташовується біля входу в будинок, щоб мати легкий доступ для перевірки показників тиску, регулювання вентилів та контролю роботи системи без необхідності входити в житлові приміщення. Перед встановленням колектора система опалення повинна бути ретельно промита спеціальними хімічними рідинами для видалення накопичених забруднень, накипу та іржі, що може засмітити тонкі вентилі колектора та призвести до їх відмови.
Підключення контурів та балансування
До колектора підключаються контури трубопроводу з поліпропілену або зшитого поліетилену, які пролягають під підлогою кожного приміщення у вигляді спіралі або змійки. Довжина кожного контуру обмежена технічними вимогами—зазвичай не більше 100-120 метрів для забезпечення рівномірного напору води та розподілу тепла по всій довжині контуру. Якщо приміщення більше, його розділяють на кілька контурів, кожен з яких підключається до окремого порту колектора, що забезпечує можливість незалежного регулювання температури у різних зонах. Правильне розташування колектора та контурів критично важливо для ефективної роботи системи.
Розширені функції та автоматизація колекторів
Налаштування колектора включає балансування витрати води у всіх контурах за допомогою регулювальних вентилів на основі розрахункової витрати для кожного контуру. Неправильне балансування призведе до того, що деякі області підлоги будуть гарячішими за інші, що створюватиме дискомфорт та неправильний розподіл тепла. Процес балансування потребує певних навичок та розуміння принципів гідравліки, тому часто рекомендується залучити досвідченого фахівця для проведення цієї роботи на основі проведених розрахунків. Сучасні колектори можуть бути оснащені гребінка для теплої підлоги та іншими компонентами для повної автоматизації та оптимізації системи без участі людини. Електричні приводи дозволяють автоматично регулювати витрату води у кожному контурі залежно від показань кімнатних термостатів та встановленої температури, що забезпечує точний контроль та найвищу ефективність.
Якщо температура у кімнаті впадає нижче встановленого порогу, привід відкриває вентиль для збільшення потоку гарячої води; якщо температура зростає—закриває його для зменшення потоку. Це забезпечує постійний комфорт без необхідності ручного регулювання. Інтеграція колектора з розумною системою управління будинком та автоматизацією дозволяє контролювати температуру у кожній кімнаті через мобільний додаток або центральну панель управління з будь-якої точки світу. Програмування графіку опалення з різними температурами для різних часів дня та днів тижня дозволяє оптимізувати витрати палива та підвищити комфорт проживання. Правильно обраний та встановлений колектор забезпечує рівномірне розподілення тепла по всіх приміщеннях, дозволяє незалежно регулювати температуру в кожній кімнаті та сприяє значній економії енергії та палива протягом опалювального сезону.
