Літня гроза за вікном часто сприймається нами двояко. З одного боку, це величне природне видовище, яке освіжає повітря, а з іншого — джерело цілком обґрунтованої тривоги. Багато власників приватних будинків під час гуркоту грому інстинктивно починають вимикати телевізори з розеток, згадуючи розповіді сусідів про згорілу техніку. І хоча ми живемо в епоху “розумних будинків” та електромобілів, у питанні захисту від блискавки досі панує дивна суміш забобонів, застарілих знань та небезпечних ілюзій.
Часто можна почути думку, що блискавкозахист — це дорого і не завжди потрібно. Проте статистика стверджує зворотне: збитки від грозових перенапруг щорічно обчислюються мільйонами гривень. Причому, щоб втратити дорогий опалювальний котел чи систему відеоспостереження, блискавці навіть не обов’язково влучати у ваш дах. Достатньо розряду, що стався неподалік.
У цій статті ми детально розберемо, як насправді працює захист, чому народні методи можуть зіграти злий жарт і які сучасні інженерні рішення гарантують спокій вам та безпеку вашій техніці.
“Ефект високого дерева”
Почнемо з розвінчання одного з найбільш стійких та шкідливих міфів. Багато господарів вважають, що якщо поруч із будинком росте висока тополя, горіх чи сосна, то турбуватися нема про що. Логіка тут проста: дерево вище за будинок, отже, воно прийме удар на себе, виконавши роль природного громовідводу. На перший погляд, це здається логічним, адже електричний розряд дійсно формується по шляху найменшого опору повітря.
Однак, покладаючись на дерево, ви ризикуєте набагато більше, ніж ті, у кого ділянка взагалі порожня. Справа в тому, що деревина — це специфічний матеріал. Вона проводить струм, але має доволі високий опір. Коли потужний розряд (сила струму в якому може сягати від 10 до 200 тисяч ампер) проходить крізь стовбур, відбувається миттєве перетворення внутрішньої вологи та соків на пару. Оскільки цей процес триває долі секунди, виникає ефект вибуху зсередини. Дерево розщеплюється, і важкі уламки деревини, що розлітаються на десятки метрів, можуть завдати серйозних механічних пошкоджень вашій покрівлі, розбити вікна або навіть травмувати людей.
Але фізична руйнація — це ще не все що може статися. Значно підступнішими є електричні процеси, що відбуваються в цей момент у землі та повітрі:
- Тепловий ефект та перекриття. Якщо дерево стоїть близько до будинку, існує висока ймовірність виникнення електричної дуги між палаючим деревом і покрівлею. Це так зване “перекриття”, яке призводить до миттєвого займання конструкцій даху.
- Розтікання струму по корінню. Коренева система дерева часто заходить під фундамент будинку. Струм блискавки, йдучи в землю, використовує коріння як провідник. Якщо поруч проходять ваші комунікації (кабелі живлення, труби), високий потенціал переходить на них і потрапляє всередину будинку, знищуючи електромережу зсередини.
Тому запам’ятайте: дерево — це фактор ризику, а не система безпеки. Справжній захист вимагає точних розрахунків і металевих провідників.
Зовнішній контур: пасивний чи активний захист?
Існує два основних підходи для реалізації професійного захисту від блискавки. Обидва вони визнані стандартами, але мають суттєві відмінності в принципі дії, вартості та естетиці. Вибір конкретного типу залежить від конфігурації вашого даху та розміру ділянки.
Класичний (пасивний) метод
Ця система знайома нам десятиліттями. Її принцип роботи базується на створенні так званої “клітки Фарадея” або використанні стрижневих приймачів. Головна ідея — перехопити прямий удар і відвести його в землю, не давши струму торкнутися будівельних матеріалів. Для реалізації цього методу на даху монтується ціла система:
- Блискавкоприймач. Це може бути металева сітка, яка вкриває скати даху, або ж ряд вертикальних стрижнів, встановлених на димарях та гребені.
- Струмовідводи. Численні провідники (зазвичай дріт діаметром 8-10 мм), що спускаються по фасаду вниз.
- Заземлення. Контур у землі, що розсіює енергію.
Перевагою такого методу є його перевірена часом надійність. Проте є й недоліки: складність монтажу на дахах із ламаною геометрією та велика кількість видимих дротів, що може не сподобатися власникам, які дбають про естетику фасаду. Крім того, з часом місця з’єднань можуть окислюватися, якщо використовувати неякісні матеріали. Саме тому краще обирати комплектуючі з гаряче оцинкованої сталі, міді або алюмінію.
Активний блискавкозахист (ESE)
Це технологічно більш досконале рішення, яке набирає популярності в приватному будівництві. Зовні це виглядає як одна щогла з красивою головкою-приймачем на верхівці. Але найцікавіше приховано всередині. Активний приймач працює на випередження. Під час грози, коли напруженість електричного поля в повітрі різко зростає, головка починає генерувати серію імпульсів. Вона створює висхідний лідер — іонізований канал, який “тягнеться” назустріч хмарі.
Завдяки цьому активна система перехоплює блискавку в точці, що знаходиться вище, ніж звичайний стрижень тієї ж висоти. Це дає серйозні переваги:
- Велика зона покриття. Одна установка захищає купол радіусом до 100 метрів. Тобто під захистом опиняється не лише ваш будинок, а й гараж, літня кухня, дитячий майданчик і навіть автомобіль на подвір’ї.
- Мінімум втручання в архітектуру. Вам потрібно встановити лише одну щоглу і прокласти лише два спуски струмовідводу, замість того щоб обплутувати весь будинок сіткою.
ПЗІП для збереження техніки
Уявімо ситуацію: ви встановили зовнішній блискавкозахист. Тепер ваш будинок не загориться від прямого влучання. Але чи в безпеці ваш телевізор, комп’ютер та плата управління газового котла? На жаль, ні. Тут проходить інший фізичний процес — електромагнітна індукція.
Блискавка — це гігантський електромагнітний імпульс. Коли розряд відбувається навіть на відстані кілометра від вас, він створює потужне магнітне поле, яке наводить електричний струм у всіх металевих провідниках в окрузі. Ці “паразитні” струми потрапляють у лінії електропередач і миттєво прилітають до вашого розподільчого щитка. Напруга в розетці за частки секунди підскакує з 220 вольт до кількох тисяч.
Звичайні автоматичні вимикачі (“автомати”) безсилі проти цієї загрози. Вони розроблені для захисту від перевантаження і спрацьовують занадто повільно. Імпульс перенапруги триває мікросекунди — за цей час мікросхеми вашої побутової техніки встигають вигоріти вщент, а автомат навіть не “помітить” проблеми.

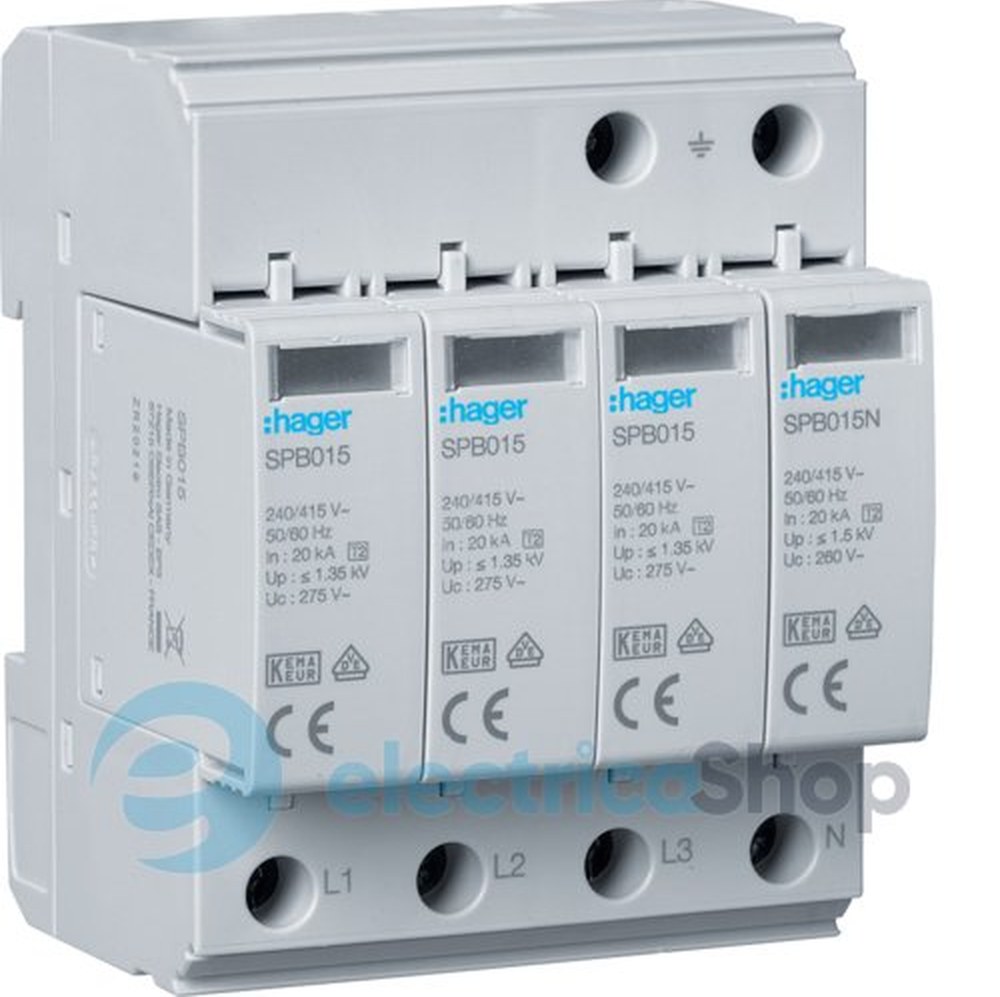

Єдиним ефективним бар’єром є ПЗІП — Пристрої Захисту від Імпульсних Перенапруг (Surge Protection Devices). Вони працюють як швидкодіючий клапан: при нормальній напрузі вони закриті, але при появі імпульсу миттєво відкриваються і скидають небезпечний струм на заземлення.
Захист будується каскадним методом (поетапно):
- Клас 1 (Тип B). Встановлюється у ввідному щиті. Цей модуль здатен витримати прямий удар блискавки в лінію електропередач. Він гасить основну енергію удару, знижуючи її до рівня, який, однак, все ще є небезпечним для тонкої електроніки.
- Клас 2 (Тип C). Встановлюється після першого ступеня (у розподільчих щитках). Він “дочищає” ті імпульси, які пропустив перший клас, а також захищає від комутаційних перешкод. Це основний захист для більшості побутових приладів.
- Клас 3 (Тип D). Це фінішний захист. Встановлюється безпосередньо біля чутливих приладів (серверів, автоматики котлів, дорогих аудіосистем).
Ігнорування хоча б одного ступеня робить систему вразливою. Наприклад, якщо поставити тільки захист біля розетки (Тип 3), потужний імпульс просто знищить його. Вибір правильної комбінації залежить від типу вашого вводу та системи заземлення. Щоб не помилитися, варто звернутися до професіоналів. На сайті electrica-shop.com.ua можна підібрати ПЗІП від перевірених брендів, таких як OBO Bettermann, Hager або Schneider Electric, та отримати консультацію щодо їх сумісності.
Заземлення
Будь-яка розмова про блискавкозахист чи ПЗІП втрачає сенс, якщо у вашого будинку немає якісного заземлення. Це база, куди має стікати вся небезпечна енергія. Якщо заземлення погане (має великий опір), струм не піде в землю, а шукатиме інші шляхи — через ваші електроприлади або, що найгірше, через тіло людини.
Часто доводиться бачити, як заземлення роблять за “дідівськими” методами: закопують старе відро, радіатор або забивають кутник на глибину півтора метра. Це небезпечна імітація захисту. Проблема таких конструкцій у їхній залежності від погоди. Взимку ґрунт промерзає, влітку — пересихає. У сухому або мерзлому ґрунті електричний опір різко зростає. У критичний момент таке “відро” просто не зможе прийняти розряд блискавки.
Сучасний стандарт — це глибинне модульно-штирьове заземлення. Система складається зі сталевих стрижнів, вкритих шаром міді, які з’єднуються один з одним різьбовими муфтами. За допомогою вібромолота такий електрод забивають на глибину від 6 до 15 метрів (досягаючи постійно вологих шарів ґрунту).
Чому це найкраще рішення?
- Стабільність. На глибині 10 метрів умови не змінюються ні взимку, ні влітку. Опір розтіканню струму залишається низьким завжди.
- Довговічність. Мідне покриття захищає сталь від корозії. Таке заземлення служить 50-100 років, тоді як звичайний чорний метал згниває в землі за 10-15 років.
- Компактність. Для монтажу потрібен клаптик землі розміром 20х20 см. Не треба перекопувати весь двір траншеями.
Система зрівнювання потенціалів
Є ще один нюанс, про який знають лише досвідчені електрики, але який є критично важливим для безпеки мешканців. Це система зрівнювання потенціалів.
Спробуємо пояснити. Коли блискавка вдаряє в землю поруч із будинком або спрацьовує ваш блискавкозахист, електричний потенціал землі навколо будинку миттєво підскакує до тисяч вольт. Якщо у вашому домі є металеві труби (газ, вода, опалення), які заходять із землі, але не з’єднані електрично з вашим заземленням, виникає різниця потенціалів. Між корпусом заземленої пральної машини та газовою трубою може проскочити іскра. У приміщенні з газом це прямий шлях до вибуху або пожежі.
Щоб уникнути цього сценарію, встановлюється Головна Заземлювальна Шина (ГЗШ). Це мідна планка, яка об’єднує в одну точку:
- Ввідний провід заземлення.
- Всі металеві труби комунікацій.
- Металевий каркас будинку.
- Захисні провідники електромережі.
Коли все з’єднано в одну систему, потенціал на всіх елементах зростає синхронно. Різниця потенціалів залишається нульовою, а отже — жодних іскор і жодного ризику ураження струмом при дотику до крана чи батареї.
Варто розуміти, що надійність цієї системи залежить від якості контактів. Використання окислених болтів чи поганих затискачів неприпустиме. Для монтажу ГЗШ слід використовувати спеціалізовані мідні шини, хомути та біметалеві пластини.
Багатьох лякає вартість усієї системи блискавкозахисту. Але якщо покласти на шальки терезів ціну відновлення згорілого даху, купівлі нового котла, холодильника, комп’ютерів та телевізорів, то витрати на захист виявляються мізерними — зазвичай це близько 1-2% від вартості будинку з наповненням.
Не чекайте, поки грім вдарить у прямому сенсі цього слова. Проконсультуйтеся з фахівцями, зробіть аудит вашої електромережі та оберіть якісне обладнання. Нехай негода залишається лише красивим фоном за вікном, а не причиною для виклику рятувальників.
