Прокладка водопроводов, газопроводов, кабельных линий, дренажных систем требует траншей глубиной 0.5-2 метра, шириной 15-30 см. Экскаваторы копают широкие котлованы, оставляют большие объёмы грунта на обратную засыпку, разрушают благоустройство участков. Когда строительные организации и коммунальные службы решают купить бару на трактор, они получают узкую траншею точной ширины, минимальное нарушение ландшафта, производительность до 150 метров в час в плотных грунтах.

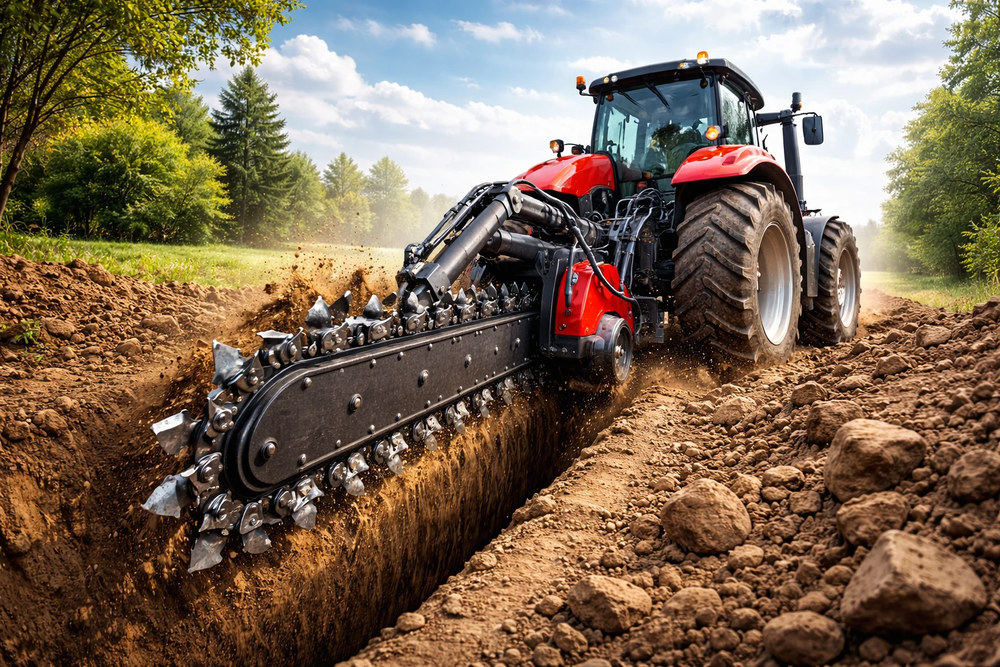

Баровая установка монтируется на задней навеске трактора мощностью от 80 лошадиных сил, приводится от вала отбора мощности через редуктор и цепную передачу. Режущий орган — замкнутая цепь с твердосплавными зубьями, движущаяся по направляющей раме. Цепь врезается в грунт на заданную глубину, зубья разрушают породу, выносят её на поверхность в виде непрерывного потока. Узкая траншея формируется за один проход без дополнительной доработки.
Классификация баровых установок по глубине копания
ЭТЦ-165 копает до 1.65 метра — универсальная модель для водопроводов, газопроводов низкого давления, кабелей связи в частном секторе и сельской местности. Ширина цепи 25 см, производительность 80-120 метров в час в суглинках средней плотности. Привод от ВОМ-540 трактора класса 1.4-2.0 тонны тягового усилия.
ЭТЦ-1609 достигает 1.6 метра при ширине 25 см — модернизированная версия ЭТЦ-165 с усиленной рамой, улучшенным натяжением цепи, увеличенным ресурсом редуктора. Рекомендуется для интенсивной эксплуатации строительными организациями, выполняющими большие объёмы земляных работ.
ЭЦ-1800 обеспечивает глубину 1.8 метра — требование для магистральных газопроводов среднего давления в регионах с глубоким промерзанием грунта. Усиленная конструкция, привод от ВОМ-1000 оборотов, масса установки 800-900 кг требует трактора класса 2.0-3.0 тонны тягового усилия.
ЭЦУ-150 копает до 1.5 метра при ширине 15-20 см — узкоспециализированная модель для подземных кабельных линий, дренажных труб малого диаметра, систем полива. Меньшая ширина цепи снижает объём извлекаемого грунта, ускоряет обратную засыпку, минимизирует нарушение ландшафта на благоустроенных территориях.
Урал-33 достигает 2.0 метра — максимальная глубина для баровых установок на базе серийных тракторов. Применяется для магистральных трубопроводов большого диаметра, глубоких дренажных коллекторов, подземных переходов коммуникаций под дорогами. Требует тяжёлого трактора класса 3.0-4.0 тонны, дополнительного утяжеления передней части для противовеса.
Преимущества баровой технологии над экскаваторами
Экскаватор копает траншею шириной 40-60 см ковшом минимального размера, оставляет кучи грунта вдоль трассы, требует последующей планировки, вывоза излишков, восстановления благоустройства. Бара формирует траншею шириной 15-25 см, грунт выносится непрерывной лентой без крупных фракций, укладывается ровным валиком вдоль траншеи для обратной засыпки.
Скорость копания экскаватором составляет 20-40 метров в час с учётом времени на позиционирование, разворот ковша, выгрузку грунта. Бара движется непрерывно со скоростью 1-2 метра в минуту в плотных суглинках, 2-3 метра в минуту в песчаных грунтах, достигая производительности 100-150 метров в час без остановок.
Экскаватор не проходит под линиями электропередач, деревьями, вблизи зданий из-за габаритов стрелы. Бара работает в стеснённых условиях, под препятствиями высотой от 3 метров, на узких участках между постройками, вдоль существующих коммуникаций с минимальными отступами.
Стоимость аренды экскаватора составляет 1500-2500 гривен в час работы, копка 100 метров траншеи обходится в 4000-6000 гривен без учёта вывоза грунта. Бара на собственном тракторе снижает стоимость до 1000-1500 гривен за 100 метров, окупается за сезон при объёмах от 5 километров траншей.
Технические требования к трактору-носителю
Мощность двигателя определяет возможность работы в тяжёлых грунтах. Для ЭТЦ-165 достаточно 80-100 лошадиных сил, для ЭЦ-1800 требуется 120-150 л.с., для Урал-33 необходимо 150-180 л.с. Недостаток мощности приводит к перегрузке двигателя, падению оборотов ВОМ, остановке цепи при встрече с плотными включениями.
Тяговый класс трактора обеспечивает устойчивость при копании. Баровая установка создаёт реактивное усилие, стремящееся поднять заднюю часть трактора. Для компенсации требуется масса трактора от 4.5 тонн для лёгких моделей ЭТЦ-165 до 8-10 тонн для тяжёлых Урал-33. Недостаток массы компенсируется утяжелителями на передней навеске.
Вал отбора мощности передаёт крутящий момент от двигателя к редуктору бары. Стандартный ВОМ-540 оборотов подходит для большинства моделей, тяжёлые установки требуют ВОМ-1000 оборотов для снижения нагрузки на редуктор. Синхронный ВОМ предпочтительнее независимого для сохранения оборотов цепи при изменении скорости трактора.
Задняя навеска категории II необходима для установок глубиной до 1.65 метра, категория III — для моделей 1.8-2.0 метра. Гидравлическая система трактора обеспечивает подъём-опускание бары, регулировку глубины копания, натяжение цепи в некоторых моделях с гидравлическим натяжителем.
ТрубПолимерГрупп — поставщик баровых установок
Одесская компания ТрубПолимерГрупп, специализирующаяся на производстве полиэтиленовых труб и оборудовании для их монтажа, поставляет баровые установки производства украинских заводов. Модели ЭТЦ-165, ЭТЦ-1609, ЭЦ-1800, ЭЦУ-150, Урал-33 в наличии на складе в Одессе, доставка по Украине транспортными компаниями или собственным автотранспортом.
Техническая поддержка включает подбор модели по требуемой глубине копания, типу грунтов, характеристикам имеющегося трактора. Консультации по эксплуатации, обслуживанию, регулировке натяжения цепи, замене изношенных зубьев. Поставка запасных частей — цепей, зубьев, звёздочек, подшипников, уплотнений редуктора со склада в Одессе.
Дополнительно компания предлагает услуги аренды баровых установок с оператором для разовых работ, когда покупка оборудования экономически не оправдана. Аренда включает трактор с барой, оператора, доставку на объект, выполнение работ под ключ с оплатой за погонный метр траншеи.
Эксплуатация и обслуживание баровых установок
Ежедневное обслуживание включает проверку натяжения цепи — провисание более 2-3 см приводит к соскакиванию с звёздочек, обрыву при нагрузке. Смазка цепи специальной пастой снижает износ зубьев, трение в направляющих, нагрев металла при интенсивной работе. Осмотр зубьев на предмет сколов, трещин, износа твердосплавных пластин.
Проверка уровня масла в редукторе выполняется перед началом работ. Недостаток масла приводит к перегреву шестерён, ускоренному износу подшипников, заклиниванию редуктора. Замена масла производится каждые 200-250 часов работы или ежегодно при сезонной эксплуатации.
Регулировка глубины копания осуществляется изменением положения опорного башмака относительно режущей цепи. Неправильная регулировка приводит к недостаточной глубине траншеи, требующей повторного прохода, или чрезмерной нагрузке на привод при попытке копать глубже расчётной.
Замена изношенных зубьев выполняется при потере твердосплавной пластины, сколе основания, деформации хвостовика. Работа с изношенными зубьями снижает производительность на 30-50%, увеличивает нагрузку на привод, ускоряет износ цепи и звёздочек. Рекомендуется менять зубья комплектами по 10-15 штук для равномерного распределения нагрузки.
Частые вопросы о баровых установках
Какую глубину выбрать для частного водопровода?
Для частного водопровода достаточно 1.5-1.65 метра в регионах с промерзанием грунта до 1.2 метра, это обеспечивает запас 30-40 см от глубины промерзания до верха трубы, модели ЭТЦ-165 или ЭЦУ-150 оптимальны по соотношению цены и функциональности.
Можно ли копать в каменистых грунтах?
Баровые установки копают грунты с включениями щебня, гальки диаметром до 10-15 см, встреча со сплошной скальной породой или крупными валунами требует остановки, извлечения препятствия экскаватором, затем продолжения работы барой, для каменистых грунтов рекомендуются зубья с усиленными твердосплавными пластинами.
Сколько стоит эксплуатация бары в час работы?
Затраты включают топливо трактора 8-12 литров дизеля в час, износ цепи и зубьев 200-300 гривен в час при интенсивной работе, амортизацию оборудования, оплату оператора, итого 800-1200 гривен в час в зависимости от условий и интенсивности эксплуатации.
Нужны ли специальные навыки для работы на баре?
Базовые навыки управления трактором достаточны для начала работы, критичны понимание регулировки глубины, контроль натяжения цепи, умение распознать перегрузку привода по звуку двигателя, опытный оператор осваивает нюансы за 2-3 дня практики под руководством инструктора.
Как долго служит цепь до замены?
Ресурс цепи составляет 500-800 часов в лёгких грунтах, 200-400 часов в тяжёлых суглинках с каменистыми включениями, критерий замены — растяжение звеньев более 2-3% от исходной длины, что приводит к соскакиванию со звёздочек, невозможности регулировки натяжения.
Итоги
Баровые установки глубиной от 1.5 до 2.0 метров на базе серийных тракторов мощностью 80-180 лошадиных сил обеспечивают производительную копку узких траншей для подземных коммуникаций. Преимущества над экскаваторами — узкая траншея точной ширины, высокая скорость работы, минимальное нарушение ландшафта, возможность работы в стеснённых условиях делают баровую технологию предпочтительной для прокладки водопроводов, газопроводов, кабельных линий на застроенных территориях.
ТрубПолимерГрупп в Одессе предлагает баровые установки украинского производства с техподдержкой, поставкой запчастей, услугами аренды с оператором. Модели ЭТЦ-165, ЭТЦ-1609, ЭЦ-1800, ЭЦУ-150, Урал-33 в наличии на складе, консультации по подбору оборудования под конкретный трактор и условия эксплуатации обеспечивают правильный выбор для решения задач любой сложности.
